Kogelgewrichten en bussen zijn twee van de meest kritische slijtagecomponenten in het ophangings- en stuursysteem van een voertuig. Kogelgewrichten zijn bolvofmige draaipunten die de wielnaaf verbinden met de draagarmen van de ophanging, waardoor zowel rotatie- als hoekbewegingen mogelijk zijn. Bussen zijn cilindrische rubberen of polyurethaan hulzen die het metaal-op-metaal contact op de draaipunten van de ophanging dempen en isoleren. Beide zijn aan vervanging toe als ze meetbare speling, kraken of geluid vertonen – meestal elke 70.000 tot 150.000 kilometer afhankelijk van de rijomstandigheden, materiaalkwaliteit en onderhoudsfrequentie. Versleten negeren kogelgewrichten en bussen is een van de belangrijkste oorzaken van voortijdige bandenslijtage, mislukte uitlijning en verlies van controle over het stuur.

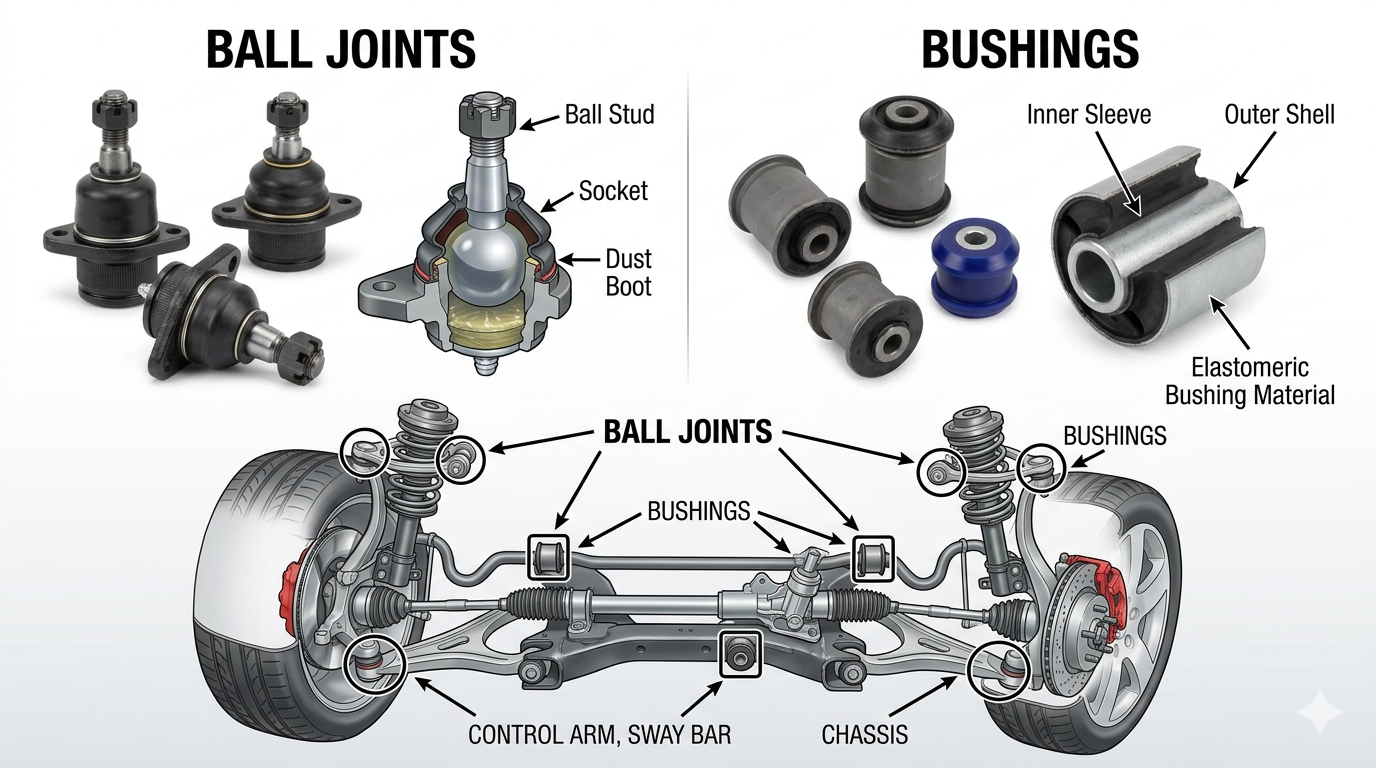

Wat zijn kogelgewrichten? Functie, ontwerp en locatie

Een kogelgewricht is een flexibel draaipunt dat bestaat uit een kogeltap van gehard staal die in een gesmeerde mofbehuizing zit, ontworpen om zowel de belasting te dragen als gelijktijdige beweging over meerdere assen mogelijk te maken. Zie het als het menselijke heupgewricht: het moet een aanzienlijk gewicht dragen terwijl het vrij in meerdere richtingen kan draaien zonder dat het vastloopt of de positioneringsnauwkeurigheid verliest.

Bij een typisch voorwielophangingssysteem heeft elk voorwiel dat minimaal één kogelgewricht - meestal zowel een bovenste als een onderste kogelgewricht bij systemen met dubbele draagarmen, of een enkel onderste kogelgewricht bij MacPherson-veerpootsystemen. Achterwielophangingen op onafhankelijke multi-link-ontwerpen kunnen zijn twee tot vier kogelgewrichten per wiel .

Kogelgewrichten vervullen twee verschillende rollen, afhankelijk van hun positie:

• Dragende kogelgewrichten het gewicht van het voertuig dragen. Bij MacPherson-veerpootopstellingen draagt ​​het onderste kogelgewricht de volledige ophangingsbelasting en slijt het sneller dan gewrichten in systemen met dubbele draagarmen, waarbij de belasting over twee gewrichten wordt verdeeld.
• Volger kogelgewrichten beweging geleiden, maar minimale verticale belasting dragen. Deze gaan doorgaans langer mee, maar moeten nog steeds worden geïnspecteerd, omdat het falen ervan de stuurgeometrie beïnvloedt.

Moderne afgedichte kogelgewrichten zijn vooraf gesmeerd en onderhoudsvrij. Oudere of prestatiegerichte ontwerpen bevatten echter smeernippels (Zerk-fittingen) die elke keer moeten worden gesmeerd 15.000 tot 30.000 kilometer om de levensduur te verlengen.

Wat zijn bussen? Functie, materialen en typen

Een bus is een cilindrische voering - meestal gemaakt van rubber, polyurethaan of, in prestatietoepassingen, bolvormig lagermetaal - die in een ophangings- of stuurcomponent wordt gedrukt om schokken te absorberen, geluid te verminderen en de draaigeometrie te behouden. Waar twee metalen ophangingsdelen tegen elkaar moeten draaien of buigen, zit er een bus tussen om metaal-op-metaal contact te voorkomen.

Bussen zijn overal in het ophangings- en stuursysteem te vinden, waaronder:

• Draagarmbussen — op de binnenste draaipunten van de bovenste en onderste bedieningsarmen
• Stabilisatorstangbussen en eindstangbussen — het bevestigen van de stabilisatorstang aan het subframe en de verbindingsstukken
• Strutstangbussen — bij het achterste draaipunt van trek-/drukstangen
• Draagarmbussen — in multilink- en semi-draagarmophangingen achteraan
• Subframe-bussen — het volledige subframe isoleren van het chassis
• Bussen van het stuurhuis — montage van het stuurhuis op het subframe

Rubber versus polyurethaan bussen: wat is beter?

Rubberen bussen zijn de OEM-standaard omdat ze trillingen en weggeluiden het meest effectief absorberen , die een soepele rit biedt ten koste van een enigszins vage handling op de limiet. Polyurethaan bussen zijn harder, dimensioneel stabieler en beter bestand tegen olie, ozon en extreme temperaturen, wat een scherpere stuurreactie en een langere levensduur oplevert (vaak 2–3× langer dan rubber ) ten koste van een verhoogde NVH-overdracht (Neeise, Vibration, Harshness) naar de cabine.

Kogelgewrichten versus bussen: de belangrijkste verschillen in één oogopslag

Onderschrift: Directe vergelijking van kogelgewrichten en bussen op basis van acht belangrijke kenmerken, waaronder functie, materialen, storingssymptomen, levensduur en vervangingskosten.

Waarschuwingssignalen van versleten kogelgewrichten en bussen

Het eerste waarschuwingssignaal van defecte kogelgewrichten en bussen is abnormaal geluid – met name rammelende, piepende of kloppende geluiden van de voorwielophanging bij het rijden over hobbels of tijdens het draaien op lage snelheid. Door het verschil tussen het falen van het kogelgewricht en het falen van de bussen vroegtijdig te onderkennen, worden zowel veiligheidsrisico's als trapsgewijze schade aan banden, uitlijning en stuurcomponenten voorkomen.

Tekenen van versleten kogelgewrichten

• Kloppend of bonkend geluid van de voorwielophanging bij het raken van kuilen, verkeersdrempels of oneffen wegoppervlak – de meest betrouwbare vroege indicator
• Dwalende of vage besturing — het voertuig drijft subtiel af zonder stuurinput, waardoor voortdurend kleine correcties nodig zijn
• Trillingen van het stuur bij snelheden op de snelweg, vooral tussen 80 en 110 km/uur, veroorzaakt door losse wielgeometrie
• Ongelijkmatige of geveerde bandenslijtage — meestal op de binnen- of buitenrand van de voorbanden, wat aangeeft dat de wielvluchthoek dynamisch verandert als het gewricht overmatig beweegt
• Visuele inspectiefout: meer dan 0,5 mm axiale speling or 1,5 mm radiale speling gemeten met een meetklok duidt op een versleten kogelgewricht dat onmiddellijk vervangen moet worden

Tekenen van versleten bussen

• Piepen of kraken van de draaipunten van de ophanging tijdens langzame parkeermanoeuvres of wanneer het gewicht over hobbels verschuift; uitdrogen van rubber is de meest voorkomende oorzaak
• Kloppen of kloppen — doorgaans minder scherp dan een stoot op het kogelgewricht; meer een holle plof als metaal contact maakt met metaal via een versleten bus
• Verminderde stuurscherpte — het voertuig voelt "zwevend" of onnauwkeurig bij richtingsveranderingen, omdat de geometrie van de bedieningsarm onder belasting verschuift
• Zichtbare barsten of scheuren van het rubberen busmateriaal, zichtbaar bij de draaipunten van de binnenste draagarm tijdens een visuele inspectie van het onderstel
• Remduik of overmatige lichaamsrol — Versleten stabilisatorstangbussen en eindschakels zorgen ervoor dat de carrosserie meer kan rollen dan waarvoor de stabilisatorstang was ontworpen

Kogelgewrichten en bussen inspecteren: een stapsgewijze handleiding

Voor een goede inspectie van het kogelgewricht en de bussen moet het voertuig veilig worden opgetild, zodat de ophanging vrij hangt — voer deze inspectie nooit uit terwijl de auto op de wielen staat, omdat de belasting de gezamenlijke speling maskeert.

Inspectie van kogelgewrichten

1. Til het voertuig op en ondersteun het op krik staat onder het frame (niet de bedieningsarmen), zodat de ophanging volledig zakt.
2. Pak de boven- en onderkant van de band vast (posities 12 uur en 6 uur) en beweeg hem stevig in en uit. Elke waarneembare beweging duidt op slijtage van de kogelgewrichten – bij dragende gewrichten, 0 mm speling is de acceptabele limiet op de meeste OEM-specificaties.
3. Pak de band vast op de posities 9 en 3 uur en schud hem zijdelings. Zijwaartse speling in deze positie duidt eerder op slijtage van de wiellagers dan op kogelgewrichten.
4. Gebruik een meetklok voor nauwkeurige meting: bevestig deze aan de bedieningsarm en plaats de sonde tegen het kogelgewricht. Enige lezing hierboven 0,5 mm axiaal of 1,5 mm radiaal vereist doorgaans vervanging.
5. Inspecteer de stofhoes visueel: een gescheurde of ontbrekende laars laat besmetting toe en versnelt de interne slijtage snel. Alleen al een gescheurde laars is volgens de meeste professionele inspectienormen een reden voor vervanging.

Inspectie van bussen

1. Met het voertuig opgetild Gebruik een felle zaklamp en spiegel om alle toegankelijke draagarm-, stabilisatorstang- en draagarmbussen visueel te inspecteren op scheuren, scheuren of extrusie (rubber dat uit de behuizing knijpt).
2. Gebruik een koevoet voorzichtig aangebracht op de bedieningsarm nabij elke buslocatie. Beweging groter dan 3–4 mm in welke richting dan ook duidt op falen van de bus.
3. Controleer op olievervuiling - olieachtig, gezwollen of verkleurd rubber geeft aan dat de bus aardolieproducten heeft geabsorbeerd (gebruikelijk in de buurt van motor of transmissie), waardoor de achteruitgang dramatisch wordt versneld.

Rubber versus polyurethaan bussen: gedetailleerde vergelijking

Onderschrift: Vergelijking van OEM-rubberbussen versus polyurethaanbussen op basis van negen prestatie-, duurzaamheids- en toepassingscriteria om u te helpen bij het selecteren van het juiste busmateriaal voor uw voertuig.

Vervanging van kogelgewrichten en bussen: kosten, arbeid en wat u kunt verwachten

Het samen vervangen van kogelgewrichten en bussen tijdens één onderhoudsbezoek aan de ophanging bespaart aanzienlijke arbeidskosten , aangezien beide componenten het verwijderen van het wiel, demontage van de ophanging en een uitlijning na de reparatie vereisen – werk dat elkaar bijna volledig overlapt.

Typische vervangingskosten

• Vervanging van het kogelgewricht (één hoek): $ 150 - $ 350 onderdelen en arbeid voor de meeste personenauto's. Vrachtwagens en SUV's met ingeperste kogelgewrichten op zware draagarmen variëren van $ 300 - $ 600 per hoek .
• Vervanging draagarmbus: $ 80 - $ 200 per draagarm als de bussen afzonderlijk worden vervangen. Voor het uitdrukken en indrukken van nieuwe bussen is een hydraulische pers nodig - de meeste winkels vervangen de volledige draagarmconstructie wanneer de vervangingskosten van de bussen de prijs van de gemonteerde arm benaderen, wat gebruikelijk is bij veel moderne voertuigen.
• Volledige vervanging van de draagarm (armkogelgewrichtbussen als geheel): $ 200 - $ 500 per hoek voor de meeste voertuigen - vaak de meest economische route wanneer zowel kogelgewrichten als bussen tegelijkertijd versleten zijn.
• Vierwieluitlijning na ophangingswerkzaamheden: toevoegen $ 80 - $ 150 — verplicht na vervanging van kogelgewrichten of draagarmbussen.

Moet u kogelgewrichten en bussen per paar vervangen?

Ja – beide zijden gelijktijdig vervangen is de standaard professionele aanbeveling wanneer de kilometerstand meer dan 80.000 mijl bedraagt of wanneer het voertuig ouder is dan 8 jaar. Componenten slijten in een vergelijkbaar tempo als gevolg van een gelijke kilometerstand en blootstelling aan het milieu. Als alleen de defecte kant wordt vervangen, zal de andere kant waarschijnlijk binnen 12 tot 18 maanden failliet gaan, wat een herhaling van dezelfde arbeidskosten vereist.

Factoren die de slijtage van kogelgewrichten en bussen versnellen

Rijomstandigheden en voertuigbelading hebben een grotere invloed op de levensduur van kogelgewrichten en bussen dan alleen het aantal kilometers — een voertuig dat 80.000 kilometer op ruige plattelandswegen heeft gereden, kan een slechtere slijtage van de ophanging hebben dan een voertuig dat 100.000 kilometer op de snelweg heeft gereden.

• Ruwe of onverharde wegen: Inslagen in een kuil veroorzaken schokbelastingen 3–5× groter dan normale wegbelasting aan kogelgewrichten. Een enkele zware klap in een gat kan de kogelkom vervormen of een versleten rubberen bus doen barsten.
• Zware ladingen of slepen: Het laden van een voertuig boven de nominale GVWR verhoogt de kogelgewrichtbelastingen proportioneel. Het slepen met het maximale nominale vermogen verkort de levensduur van het kogelgewricht voortdurend met een geschatte waarde 20–35% vergeleken met onbelast gebruik.
• Opgeheven schorsingen: Ophangingsliftsets vergroten de werkhoeken van de CV-as en het kogelgewricht buiten hun ontwerpbereik, waardoor de slijtage dramatisch wordt versneld en de levensduur van het kogelgewricht vaak wordt verkort tot 30.000–50.000 mijlen in zwaar geheven vrachtwagens.
• Verwaarloosde uitlijning: Een verkeerde uitlijning veroorzaakt een ongelijkmatige zijbelasting op de kogelgewrichten en abnormale buigspanning op de bussen. Een voertuig met slechts 0,5° overtollige camber kan de slijtage van het binnenkogelgewricht tot 40% versnellen.
• Gescheurde stoflaarzen: Zodra de beschermhoes op een kogelgewricht of bus is gescheurd, begint het binnendringen van vuil, gruis en water onmiddellijk. Vervuild vet in een kogelgewrichtsmof schuurt de mofvoering af, waardoor de resterende levensduur van jaren wordt verkort maanden .
• Zout- en corrosieomgevingen: In winterse klimaten dringt strooizout tussen de behuizingen van de kogelgewrichten en de bedieningsarmen door, waardoor componenten vastlopen en externe corrosie wordt versneld, waardoor uiteindelijk de behuizing van de verbinding zelf wordt aangetast.

De gevolgen van het negeren van defecte kogelgewrichten: een veiligheidsperspectief

Een volledig defect kogelgewricht – een waarbij de tap loskomt van de fitting – veroorzaakt een onmiddellijk en totaal verlies van stuur- en stuurcontrole , die de National Highway Traffic Safety Administration (NHTSA) classificeert als een catastrofaal veiligheidsfalen. Wanneer een onderste kogelgewricht losraakt, stort het wiel naar binnen (negatief camberfalen), zakt de spil en heeft het voertuig geen stuur- of rembevoegdheid op die bocht.

NHTSA-gegevens laten dat zien defecten aan ophangingscomponenten - inclusief kogelgewrichten - goed voor ongeveer Jaarlijks gebeuren er 5.000 auto-ongelukken in de Verenigde Staten. In tegenstelling tot het falen van bussen, waardoor de prestaties geleidelijk afnemen, kan het falen van het kogelgewricht plotseling en zonder verdere waarschuwing optreden na de eerste klapfase.

De praktische veiligheidsregel: eventuele meetbare speling in een dragend kogelgewricht is reden voor onmiddellijke vervanging . Er is geen acceptabele “monitor en drive”-drempel voor versleten dragende kogelgewrichten.

Veelgestelde vragen over kogelgewrichten en bussen

Conclusie: Prioriteit geven aan de gezondheid van kogelgewrichten en bussen is niet onderhandelbaar

Kogelgewrichten en bussen work as a system – wanneer een van beide verslechtert, wordt de ander gedwongen dit te compenseren, waardoor de slijtage over de hele ophanging wordt versneld. Als u ze als afzonderlijke, onafhankelijke problemen behandelt, leidt dit tot onvolledige reparaties, herhaalde uitlijningen en voortdurende bandenslijtage.

De praktische afhaalmogelijkheid: inspecteer kogelgewrichten en bussen vervang bij elke bandenrotatie (elke 8.000–12.500 km) versleten onderdelen in de assenparen, volg altijd de ophangingswerkzaamheden met een vierwieluitlijning en kies de kwaliteit van de onderdelen die passen bij de gebruikssituatie van uw voertuig: OEM-rubber voor op comfort gerichte dagelijkse bestuurders, polyurethaan voor prestaties of zware toepassingen.

Een complete vernieuwing van de voorwielophanging, inclusief beide kogelgewrichten en bussen – kost doorgaans tussen de $600 en $1200 voor de meeste personenauto's en vertegenwoordigt een van de grootste onderhoudsinvesteringen die beschikbaar zijn voor het herstellen van zowel de veiligheid als de rijdynamiek van elk voertuig dat meer dan 130.000 kilometer heeft gereden.
